窨井水位計
窨井水位計
窨井遙測水位計就是用于對于城市中這些重要地下血脈的水深、流速進行監測和數據采集，通過對地下管網的水位深度、流速進行采集分析，及時發現管網淤積、堵塞現象，為應急防汛、管網改造、排水能力評估提供重要的數據來源。
1、產品性能及特點
窨井遙測水位計是一款井下管網監測的專用設備，它采用微功耗單片機設計，自帶電池供電和網絡通信，監測點不需要電源和光纖就可實現實時采集窨井水位、路面積水水位，
并預留有擴展其他傳感數據的采集接口，該產品具有以下特點：
符合GB/T 11828.6—2008《 水位測量儀器 第6 部分:遙測水位計》標準；
符合《SL651-2014 水文監測數據通信規約》通信規約；
采用32位超低功耗單片機，產品休眠電流小于150uA；
純電池供電版本使用一次性大容量電池供電，按照標準工作頻次，電池更換周期不低于兩年；
外供電版本可以采用太陽能供電或市電降壓后供電，可選配可充電電池供電，免下井維護；

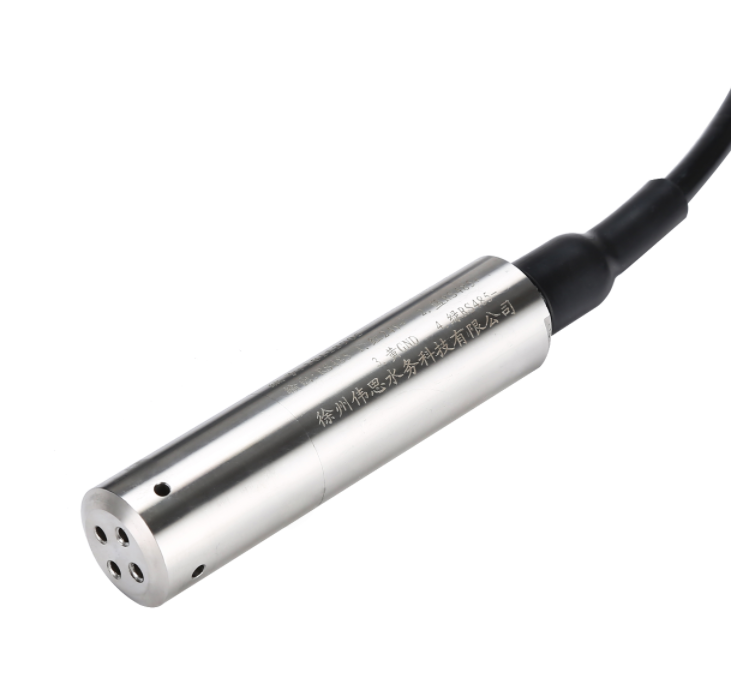

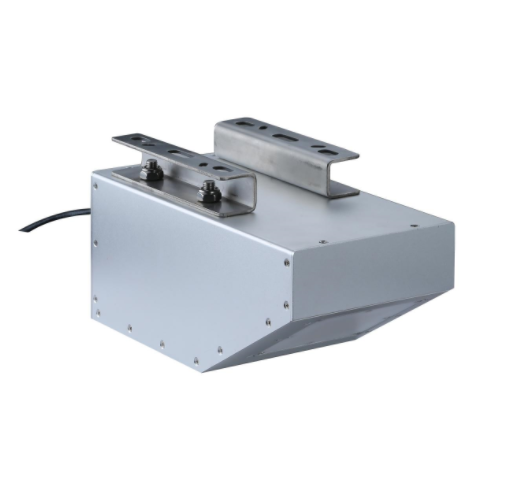

采用非接觸雷達水位計+接觸式壓力傳感器配合實現對窨井水位和路面積水進行測量；
IP68防護等級設計，不懼侵水；
板載溫濕度傳感器，隨時監測機殼內的環境狀況；
板載姿態傳感器，設備被非法移動后，自動向平臺報警；
支持遠程參數設置、查看，遠程設備維護；
支持通過藍牙現場進行配置、維護；
采用模塊化設計，不更換主板時可以直接更換通信模塊。
2、技術指標
|
項目 |
說明 |
|
CPU |
工業級 32 位低功耗處理器 |
|
FLASH |
4MB（可選8MB），能夠存儲最近2年監測數據 |
|
操作系統 |
uCOS操作系統 |
|
無線通信 |
支持2G/3G/4G/NB-IOT通信，支持專網通信 |
|
藍牙通信 |
支持手機APP對水位計參數進行本地運維 |
|
水位采集 |
雷達水位計+壓力雙傳感器測量，標配進口毫米級超聲波傳感器和進口壓力傳感器，測量范圍9.99+3.0米，（其他量程可定制） |
|
流速采集 |

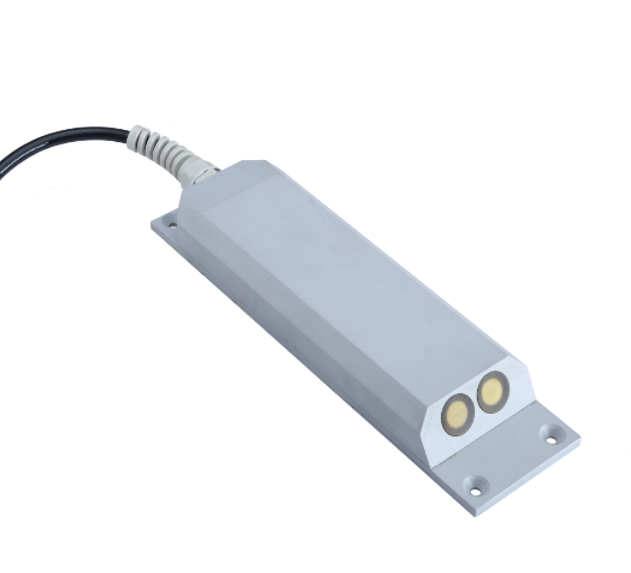

通過流速儀接口外接流速儀采集流速（需定制） |
|
溫濕度采集 |
主板內置溫濕度傳感器，機殼內部工作環境溫濕度實時監控 |
|
姿態采集 |
主板內置姿態傳感器，設備非法移動時，自動向平臺報警； |
|
天線接口 |
外接N頭通信天線和藍牙天線，實現遠程無線通信和近距離無線通信 |
|
電源接口 |
預留太陽能充電接口（需定制） |
|
輸出接口 |
預留4 路開關量輸入接口，可以接井蓋狀態開關監測井蓋狀態（需定制） |
|
供電方式 |
內置電池供電，或外部供電 |
|
供電電池 |
自供電版本，標配150AH一次性鋰亞電池；外供電版本標配30AH可充電鋰電池和40W太陽能電池板 |
|
設備功耗 |
標配情況下，休眠功耗不大于150uA |
|
工作溫度 |
-30~+70oC |
|
存儲溫度 |
-40~+85oC |
|
工作濕度 |
95%(無凝結) |
|
安裝方式 |

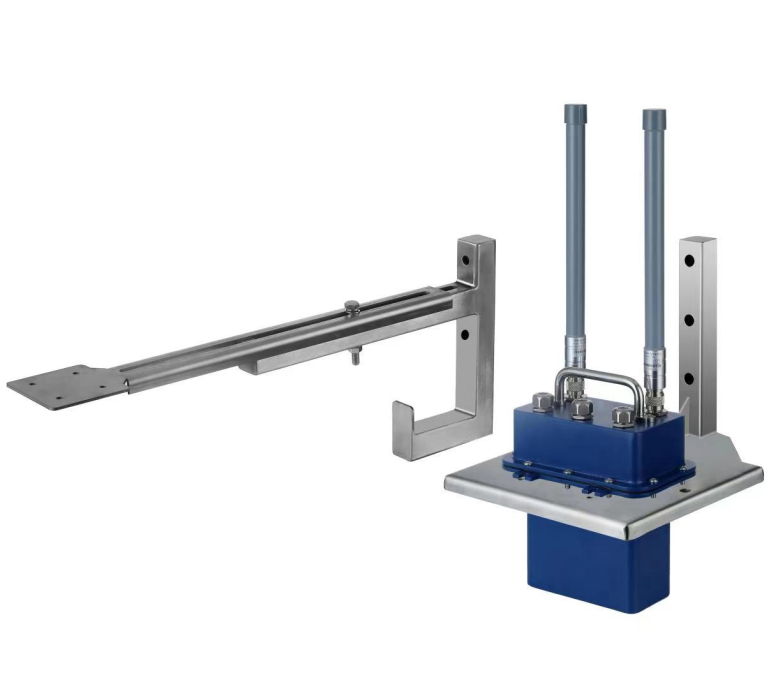

井壁支架安裝 |
|
防護等級 |
IP68，水下3米工作72小時，水下5米工作24小時無異常； |
|
殼體材質 |
304不銹鋼機身 |
|
外形尺寸 |
φ140x680mm |
|
整機重量 |
8kg |
