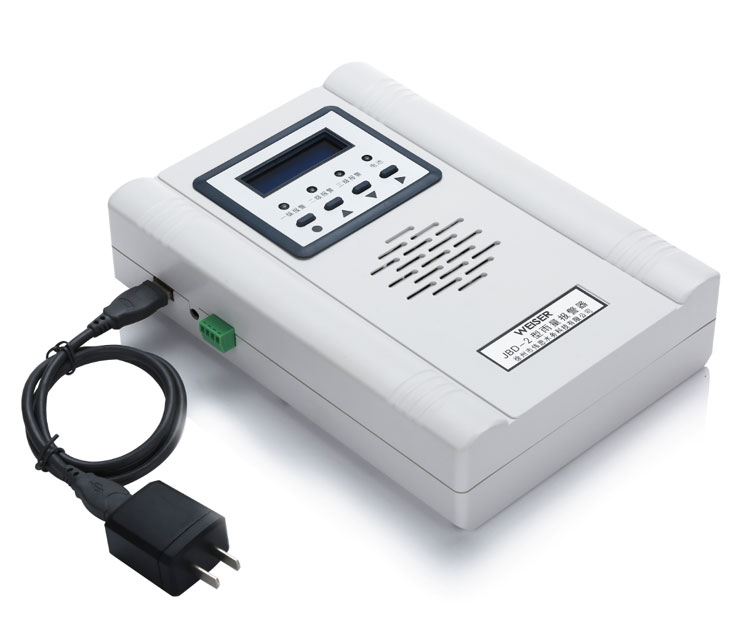

JBD-2型簡易雨量報警器

一、產品概述
該產品與翻斗雨量計配套使用，適合各種型號翻斗雨量計，實現降雨雨量的檢測、存儲、顯示、告警。告警器采用產品外部（產品附件配有交直流轉換器9~12V）和內部4.5V干電池雙路，自動切換供電。產品壁掛式安裝設計。配有液晶顯示（支持雙行，每行8個漢字或16個數字字母顯示），可顯示實時時鐘、本小時雨量、今日雨量及各時段各級別告警值。告警功能采用三時段三級別聲光告警（4個指示燈一個喇叭），告警值及時間可通過上位機通訊或“密碼鎖”設置。告警值掉電不丟失。
二、告警功能
告警分為雨量告警和電壓低告警。通過三個雨量告警指示燈、一個電壓告警指示燈和喇叭實現告警。當電壓正常時，若有告警信號采用指示燈和喇叭同時報警；當電壓偏低時，若有告警信號，告警器僅使用指示燈告警。告警值的設置目前是出廠前由公司技術部設置檢驗。可根據客戶需要擴展為客戶可修改式。
1、雨量告警
告警時段分1小時、3小時和12小時，共三個時段；
1小時的雨量是該分鐘向前數累計60個分鐘雨量的總和；
3小時的雨量是該分鐘向前數累計180個分鐘雨量的總和；
12小時的雨量是該分鐘向前數累計720個分鐘雨量的總和。
不區分時段的告警；
每時段根據雨量大小分一級（最高），二級，三級（最低）告警，高級別告警值小于等于相鄰的低級別告警值；
不同級別的告警由雨量告警在指示燈的閃爍的個數區別。一級告警時三個告警指示燈同時閃爍，二級告警時兩個告警指示燈同時閃爍，三級告警時一個告警指示燈閃爍；
當有任何一級任一時段告警時，喇叭響；
長按“SET鍵”，關喇叭，當另一個告警信號到來時，重新觸發喇叭。
2、電壓低告警
告警器上有個電壓低的告警指示燈，是針對使用干電池時可能遇到的電壓低的告警。
當無雨量告警及電壓低告警時，正常指示燈會閃爍，指示正常工作狀態。
三、菜單顯示及時間調整
雙排LCD帶漢字顯示，上電顯示“徐州偉思水務科技-----雨量告警器v1.0”。
短按“SET鍵”顯示時間：
“XXXX年XX月XX日------XX:XX:XX”
當顯示時間時：按∧鍵或∨鍵循環切換以下菜單。
“本小時雨量 XX．Xmm------今日雨量 XX．Xmm”
“1小時雨量---- XX．Xmm”
“1小時雨量一級-----告警值：XX．Xmm”
“1小時雨量二級-----告警值：XX．Xmm”
“1小時雨量三級-----告警值：XX．Xmm”
“３小時雨量---- XX．Xmm”
“3小時雨量一級-----告警值：XX．Xmm”
“3小時雨量二級-----告警值：XX．Xmm”
“3小時雨量三級-----告警值：XX．Xmm”
“1２小時雨量---- XX．Xmm”
“12小時雨量一級-----告警值：XX．Xmm”
“12小時雨量二級-----告警值：XX．Xmm”
“12小時雨量三級-----告警值：XX．Xmm”
其中  本小時雨量是整點到整點間的雨量積累，到下一個整點時清零。
今日雨量是早8點開始的雨量積累，到第二天早上8點是清零。
以上兩個數據以1秒為單位實時更新。
1小時雨量是當前分鐘向前60分鐘的累積雨量。
3小時雨量是當前分鐘向前180分鐘的累積雨量。
12小時雨量是當前分鐘向前720分鐘的累積雨量。
以上3個數據以1分鐘為單位實時刷新。
當顯示時間時，同時按∧鍵和∨鍵進入時間顯示菜單：
“XXXX年XX月XX日------XX：XX：XX”
(時間顯示與時間調整菜單的主要區別有兩點：時間調整有反白顯示，時間顯示沒有反白顯示，時間顯示與時間調整的時分秒的格式不同)
按＞鍵循環移位。按∧鍵或∨鍵，調整目標值大小，目標值反白顯示。調整時間時∧鍵和∨鍵均支持連按功能，例如按住∧鍵不放，目標值以一定的速度累加，并且累加的速度約來越快。按SET鍵，退出時間調整菜單。
進入時間調整菜單后所顯示的時間是進入菜單的時間點的時間，并且在整個調整時間的過程中不會自動改變。內部時鐘正常運行。若只是進入時間調整菜單，沒有進行調整，當退出時間調整菜單時顯示實際時間。如：若2010年5月4日-----12：06：05進入時間調整菜單，則在整個時間調整過程中，都顯示“2010年5月4日-----12：06：05”。若在2010年5月4日-----12：07：23退出菜單時，沒有改變“2010年5月4日-----12：06：05”中的任何一個數字，則顯示2010年5月4日-----12：07：23，若改變，顯示改變值。
若按鍵無動作5分鐘后，液晶屏斷電關閉，若此時正顯示某菜單，液晶屏關閉后菜單回歸到時間顯示。若此時正調整時間，液晶屏關閉后，退出時間調整菜單，回歸到時間顯示，時間調整有效。
注意事項
1、在外部電源有效時，才可以更換電池。否則，系統相當于重新啟動，需要重新設置時間。
