城市內澇監測系統
一、 前言
隨著我國經濟的不斷繁榮，大中城市的建設也在突飛猛進地高速發展，城市圈也在已經不斷擴大。為了緩解交通壓力和保證出行的暢通，許多城市建設了不少的立交橋和下穿隧道。近年來，由強降雨引起的城市下穿隧道及立交橋下低洼處存在大量積水的現象時有發生，且有愈演愈烈的趨勢。因此，已經引起市政、防汛、路政等政府有關部門的高度關注：一方面要積極修建并管理好排水設施，另一方面建設城市道路積水監測系統，也極為必要，它即可以為決策機構的領導提供道路積水的實時信息，也為市政排水調度管理機構提供支持，還可以通過廣播、電視等媒體為廣大老百姓提供出行指南。
二、建設內容
氣象、雨情數據采集分析
地表徑流、積水深度監控預測；
地下排水管網監測；
預警信息發布（監控中心聲光報警、短信報警、顯示屏實時展示等）

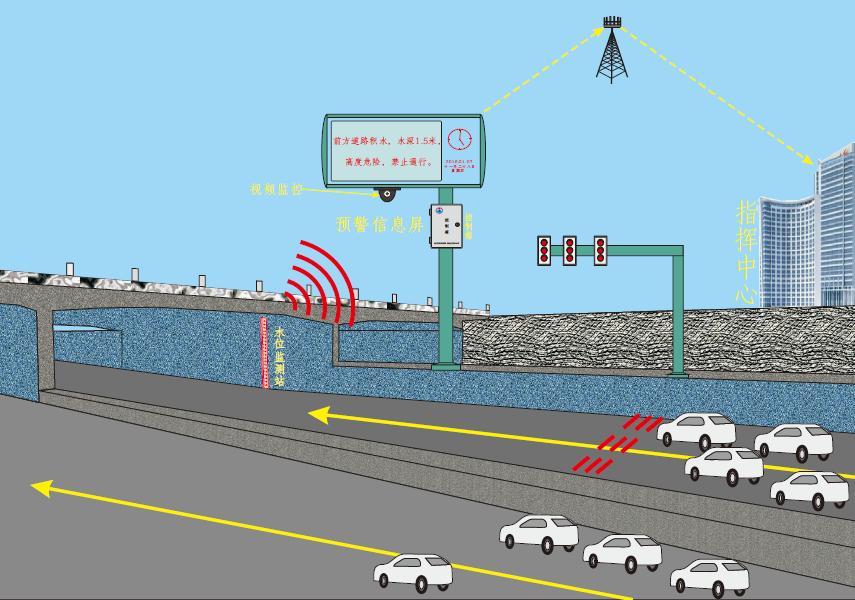

道路積水監測系統示意圖
三、系統應用簡介
1、排水管網調度運行管理
掌握排水管網的真實運行狀況；
對重要排水戶進行實時監控；
重現排水管網運行歷史狀況，進行事故分析；
高效協調排水運行單位和排水養護單位協同工作。
2、城市內澇應急指揮
及時準確獲得內澇點實時水情數據和管網運行預警信息，為應急防汛工作提供決策依據；
為制定不同等級雨情下科學的應急預案提供數據支持；
依據區域內全局的管網運行數據合理指揮局部?jī)?nèi)澇浸水區域的排水搶險工作。
3、預警防險功能：
在城市隧道、低洼等易積水的關鍵地點設施水位監測點，并建設預警屏，實時顯示積水深度，第一時間提醒路過人員和車輛，防止險情發生。
4、排險管網規劃設計與建設的評估
評估排水泵站的運行效果，發現和診斷排水泵站設計與運行存在的問題；
診斷管網中的瓶頸段，為管網改造提供科學依據；
為評估低洼易澇地區的排水能力提供分析數據。
四、系統軟件展示
以WEB 網頁方式顯示遙測系統采集的數據。
1、互聯網信息發布：所有信息通過網絡發布，只要能夠上網，用戶可以在任何地方了解這些站點的運行狀態。
2、基于電子地圖的信息發布：
電子地圖顯示各監測點分布圖、直接了解各監測點的實時水位、雨量；根據設定的警界值，并有預警提示，方便了解轄區內道路的安全狀況。
3、統計報表及報表導出功能：
實現水位、雨量、水文月報等多種（年、月、日、時）報表的查詢功能，自動計算最高值、最低值、平均值等，可導出EXCEL文件。
4、圖形化數據顯示：水位過程線，雨量柱形圖，庫容曲線，直觀數據比對功能
5、權限控制功能：針對管理員開放數據導出功能關鍵數據的查詢權限
基本圖形：基本圖形為遙測系統、遙測站所在地的地形圖等示意性圖形。基本圖形上應標明與應用系統相關的參數?；緢D形包括遙測站點分布圖、網絡結構圖、建筑物示意圖、工程結構圖等。
動態顯示數據：在基本圖形上，以開窗方式，以數字形式顯示遙測數據的值、測量時間及數據變化情況。在遙測數據較多的情況下，可采用下拉方式顯示。顯示的遙測數據要與最新的遙測數據同步更新。以特定的圖形符號示意遙測數據，圖形符號的形式有表頭、柱狀圖等。
